飼料行業用雷達物位計安裝調試指導
華創測控 華創測控技術有限公司 2025-10-30 17:26
一、安裝：要選擇料倉內環境較穩定的位置
1、安裝位置選擇，罐體下方是錐形，盡量選擇料倉中間或垂直下方?jīng)]有干擾物的位置。
2、遠離或避開拉筋及防破碎流管。
3、遠離進料口，注意微波波束不得與加料料流相交。
4、一定要在所有電氣焊施工完后，再安裝雷達，防止雷達被電氣焊大電流沖擊損壞。

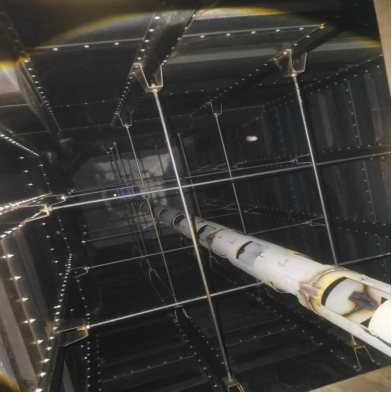

十字形拉筋和防破碎流管（紅點上方是最佳安裝空間）

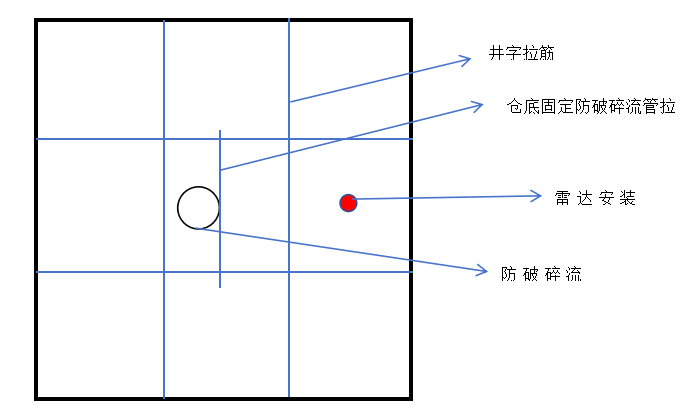

井字形拉筋和防破碎流管
如上圖所示：
1. 防破碎流管沒有在中間位置，雷達安裝選擇遠離防破碎流管一側。
2. 倉底固定防破碎流管的拉筋與雷達平行。
3. 雷達安裝位置離倉壁不要太近，由于倉底為錐形，至少離倉壁0.5米。
二、布線/接線
1、布線采用RVVP2*1.5mm的兩芯屏蔽軟線。
2、布線遠離動力電纜，平行時與動力電纜距離大于0.5米，交叉時與動力電纜距離大于0.7米。
3、接完線后，進線孔的格蘭頭擰緊，防動力電纜分別走電纜橋架，止粉塵進入。
注意：雷達接線時需按照調試面板指示方向（一般為逆時針方向）旋動取下調試面板，接線端子在面板下方。接完線原路安裝回調試面板。固定好即可，切忌用力過大，否則可能會損壞固定卡子或者銅滑針造成雷達損壞。目前采用的雷達物位計都是4~20mA兩線制輸出，雷達機芯只有“24V+”和“24V-”兩個接線端子，“正接正、負接負”。
4、屏蔽線直接連接內部接地端子，外殼外部直接連接大地。
三、調試 ：根據雷達物位計的實際現場回波曲線調試（顯示見面按“ESC”出現下圖回波曲線）
1、空倉調試：盡量保證倉底反射回的信號最強，中間拉筋的干擾信號越弱越好。如果干擾信號始終很強，就需要更改安裝位置。 如下圖所示：

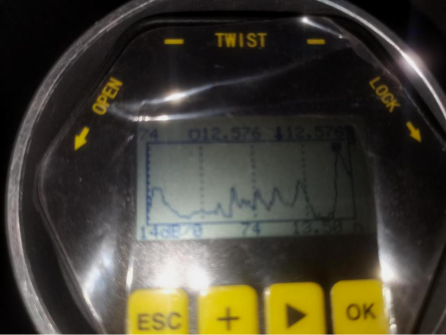

圖1.拉筋干擾弱的回波√

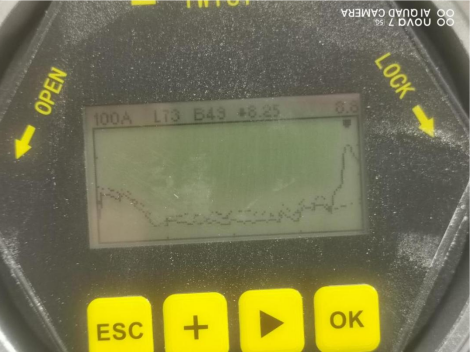

圖2.拉筋干擾強的回波×
以上兩圖為某地項目兩臺雷達料位計回波曲線，波峰越高代表回波信號強度越高，黑色光標代表雷達波鎖定的位置即信號最強的位置，中間的波峰凸起為多層拉筋產生的干擾信號，調試的目的就是讓真實料面信號強度明顯高于干擾信號（如圖1）。這樣光標會牢牢鎖定信號強度高的真實回波，雷達穩定測量。圖2因干擾信號與真實回波信號強度基本持平，實際使用時瞬時信號強度變化造成雷達無法分辨真實信號，從而產生跳變。

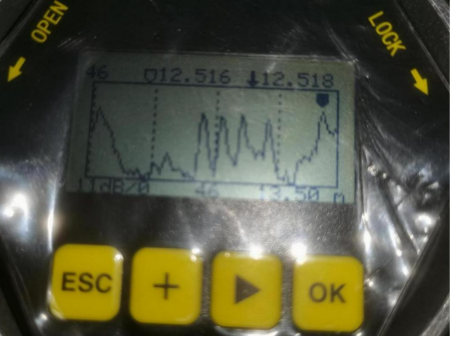

沒有拉筋和防破碎流管的雷達物位計回波曲線
2、生產過程中調試：由于拉筋再進出料后上面會有積料，因此需要料倉進出料幾次后查看雷達物位計的回波曲線是否有變化，進行虛假回波學習調試（“專業設置”選項中）
虛假回波學習：為了去除拉筋對真實料面造成的干擾，需要進行虛假回波學習來屏蔽拉筋產生的干擾信號。尤其是再正常生產幾次進出料后或數據有跳變波動時。

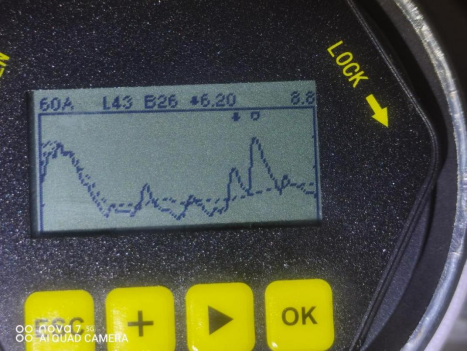

虛假回波學習前，（虛線沒有覆蓋前邊干擾信號的波峰實線）小黑點有時會找前面的拉筋干擾信號波峰。

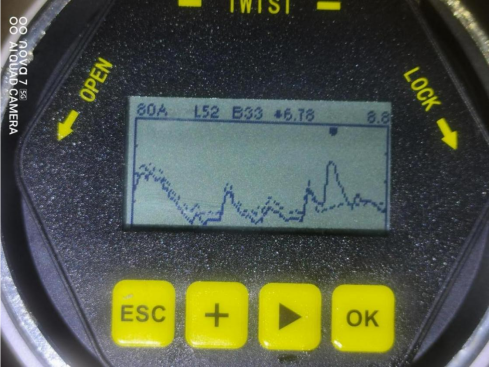

虛假回波學習后，通過學習虛線把前邊的拉筋干擾信號實線波峰覆蓋了，小黑點找真實的料面信號。
注意：虛假回波學習時，1. 千萬不要全量程虛假回波學習，那樣會把真實的料面或空倉時的倉底信號也給覆蓋了，致使雷達物位計無法正常測量料面。2. 要在料面和雷達之間的空間學習，例如：倉高8米，可以在空倉時0-7米之間虛假回波學習，如果里面有4米的料，在2米處有干擾信號時，可以在有料情況下0-3米之間虛假回波學習。
