華創測控-HCDAR8X雷達料位計應用在強粉塵環境料位監測解決方案
華創測控 華創測控技術有限公司 2024-01-24 14:12
引言
隨著現代工業的發展，越來越多的行業需要測量和控制固體粉料的料位，如水泥粉、煤粉、石灰粉、飼料魚骨粉等。而在大粉塵工況下，傳統的料位計容易受到粉塵的干擾，導致測量不準確，影響生產效率。我公司研發生產的80G雷達物位計則可以通過特殊的技術工藝和材料，其克服粉塵干擾的能力，從而更好地工作。
產品介紹

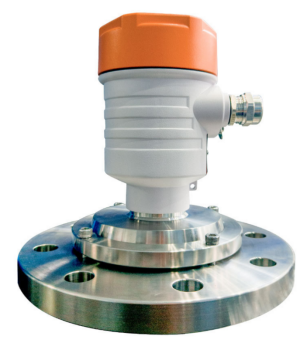

HCDAR-8x 系列雷達物位計是一種特殊毫米波技術，稱為調頻連續波（FMCW）的物位測量儀表。工作頻率 76-81GHz，輸出信號有兩線制（4-20）mA或四線制RS485，量程最大可以測量到 120 米，盲區卻小至 8 厘米。天線波束角度小約 3°，其優異的性能確保其對液體、固體和粉塵物料都能實現精確的測量。
產品特點：
1.波束角3°，能量更集中、對粉塵的穿透性更強；
2.一定時間內發射一串頻率76~81GHz的雷達波，相當于同一時段內進行多次測量來校準測量數值，穩定性、精度更高；

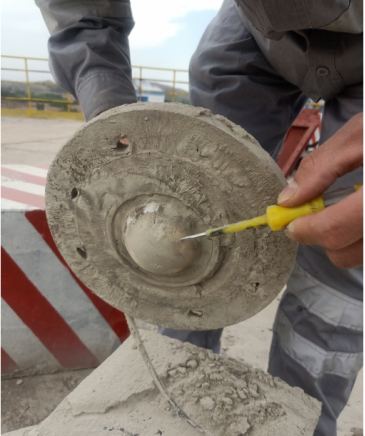

3.優化天線類型，80G雷達液位計采購PTFE半球形透鏡式天線，有效防止粉塵掛料帶來的干擾。如現場有干燥氣源，可選擇帶吹掃，能大大延長維護間隔甚至達到免維護；
4.非接觸式測量，無機械可動部件。產品設計使用壽命可達5~10年。
在粉塵防爆方面的特點
我公司的雷達物位計有本安防爆、隔爆和粉塵防爆三種類別。在以下4方面做了較大的努力，首先是雷達表殼為壓鑄鋁材質，起到防爆的作用；其次24VDC弱電供電屬于安全電壓，不會引起故障火花；第三我公司自主研發的線路板全面噴涂三防漆，防止受粉塵影響產生靜電；第四對于防爆要求的產品我公司會將雷達機芯內全部灌有機硅灌封膠處理，更有效的起到防爆要求。具體如下圖：
未灌膠機芯 灌膠機芯
未噴三防漆 噴三防漆

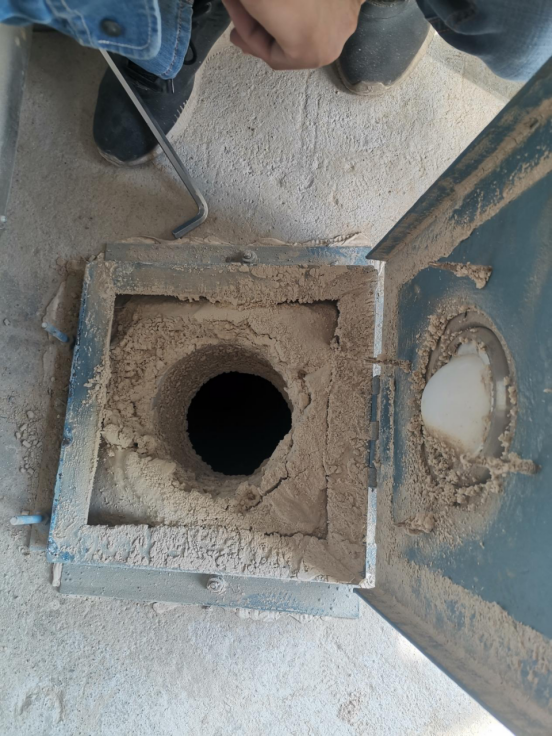

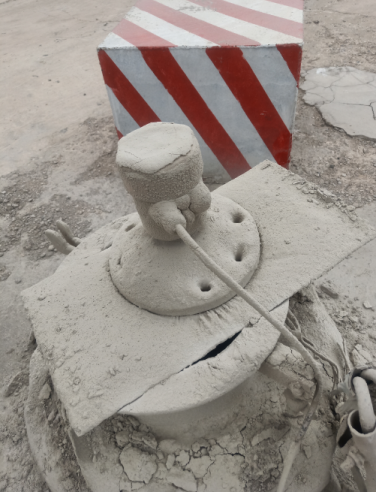

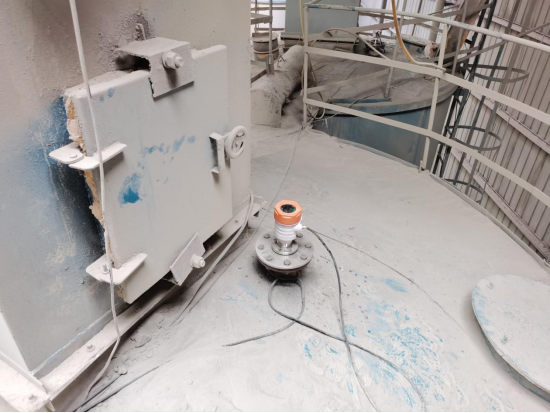

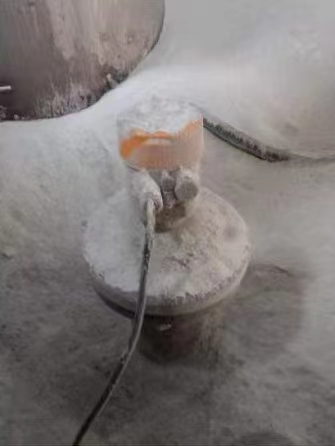

現場安裝圖片
測量魚骨粉工況
測量石灰粉工況
測量水泥粉工況
